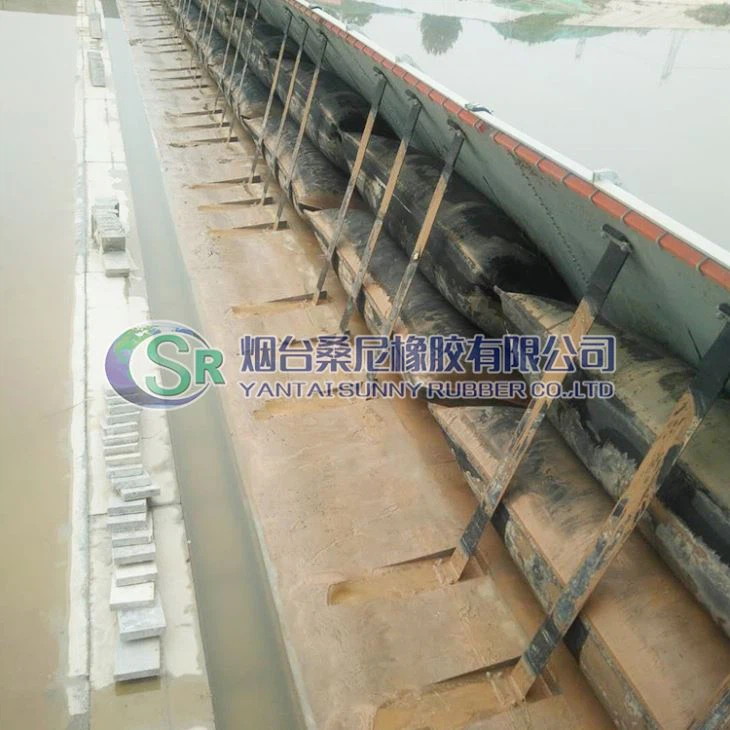

سیستم گیت پنوماتیک پنوماتیک که از هوا به عنوان واسطه برای بالا بردن سیستم گیت استفاده می کند و اجازه می دهد آب از بالای دروازه (کنترل جریان بالا) عبور کند. این سیستم یک سطح ثابت آب بالادست را همانطور که توسط یک مبدل فشار دیکته می شود ، حفظ خواهد کرد.
دروازه سرریز پنوماتیک شامل قسمت های اساسی متشکل از اما محدود به پنل های گیت ، مثانه های هوا ، لنگرها ، محفظه های کنترلی ، کمپرسورهای هوا ، کلیه اتصال دهنده ها و سیستم نظارت لازم برای سیستم گیت پنل پنوماتیک کامل نیست.
قسمت های اصلی:
این آثار شامل طراحی ، ساخت ، تأمین ، تحویل ، نصب ، آزمایش و راه اندازی دروازه سرریز پنوماتیک در محلی است که در نقشه ها نشان داده شده است.
پیمانکار باید کلیه دفترچه راهنمای دستورالعمل ، ابزار و تجهیزات لازم را ارائه دهد تا کارکنان کارفرما بتوانند مطابق با مشخصات ، از دروازه سرریز هوا پنوماتیک بهره برداری و نگهداری كنند.
پیمانکار باید کارکنان کارفرما را در عملیات ، نگهداری و تعمیر دروازه سرریز پنوماتیک راهنمایی و آموزش دهد.
دامنه عرضه
مواردی که توسط پیمانکار باید تهیه شود شامل موارد زیر می شود:
من. پانل های دروازه استیل.
ii. مثانه های هوای تقویت شده از پلی استر برای بالای دروازه ها و اجزای لوله کشی مرتبط. پلی استر باید حداقل 2 پارچه تعصب داشته باشد و حداقل مقاومت 16MPa را مطابق با استاندارد ASTM D751 یا معادل آن داشته باشد.
iii مهر و موم شده بین پانل های لاستیکی تقویت شده و سخت افزار ضمیمه فولاد ضد زنگ.
IV گیره های فلزی کربن گالوانیزه با پیچ و مهره های لنگر استیل ضدزنگ ، آجیل و واشر.
v. تسمه های مهار کننده لاستیک تقویت شده و سخت افزار دلبستگی فولادی گالوانیزه گرم.
از طریق گیرنده های پلاستیکی ناپ (مواد پلی اتیلن پرشده) و سخت افزار ضمیمه فولاد ضد زنگ.
vii صفحات و قطعات جانبی استیل ضدزنگ.
viii کابینت های کنترل (کنترل شیر و کابینت PLC).
ix قالب های تنظیم پیچ لنگر.
ایکس. تخلیه چگالشی و لوله کشی همراه.
xi شیر تسکین دهنده فشار برای قرار دادن در خط تأمین هوا.
xii کمپرسور هوا و خشک کن.
xiii سیستم الکتریکی.
ساخت سیستم کنترل:
یک سیستم کنترل کامل و عملیاتی برای دروازه سرریز پنوماتیک شامل یک کابینت کنترلر منطقی قابل برنامه ریزی (PLC) ، کابینت کنترل تنظیم کننده هوا و مبدل فشار سطح آب است.
PLC در رابطه با مبدل فشار عمل می کند تا در صورت لزوم دروازه را باد کند یا از بین ببرد. PLC به طور خودکار موقعیت دروازه را مطابق آنچه لازم است تنظیم می کند تا بتواند از ورودی آب ورودی یا نقطه تنظیم شوری آب ورودی بهره برداری کند. این دستگاه باید از رابط دستگاه انسانی (HMI) استفاده کند تا به اپراتور اجازه دهد عملکرد سیستم را تحت نظر داشته باشد و پارامترهای عملیاتی را تغییر دهد.
علاوه بر مبدل فشار ، از یک متر شوری که در پایین دست دروازه قرار دارد ، برای جلوگیری از نفوذ آب نمک نیز برای عملیات گیت استفاده خواهد شد.
کابینت تنظیم کننده هوا باید دریچه های برقی و انحطاطی همراه با سایر تجهیزات و ابزار مکانیکی مورد نیاز خود را در خود گنجانده باشد. برای کنترل خودکار فشار هوا در مثانه ها ، از شیرهای پیستونی با فشار هوا استفاده می شود.
سنجها باید برای نظارت بر فشار ورودی و فشار مثانه در کابینت کنترل هوا تهیه شوند.
